在线测温装置/传感器

功能：

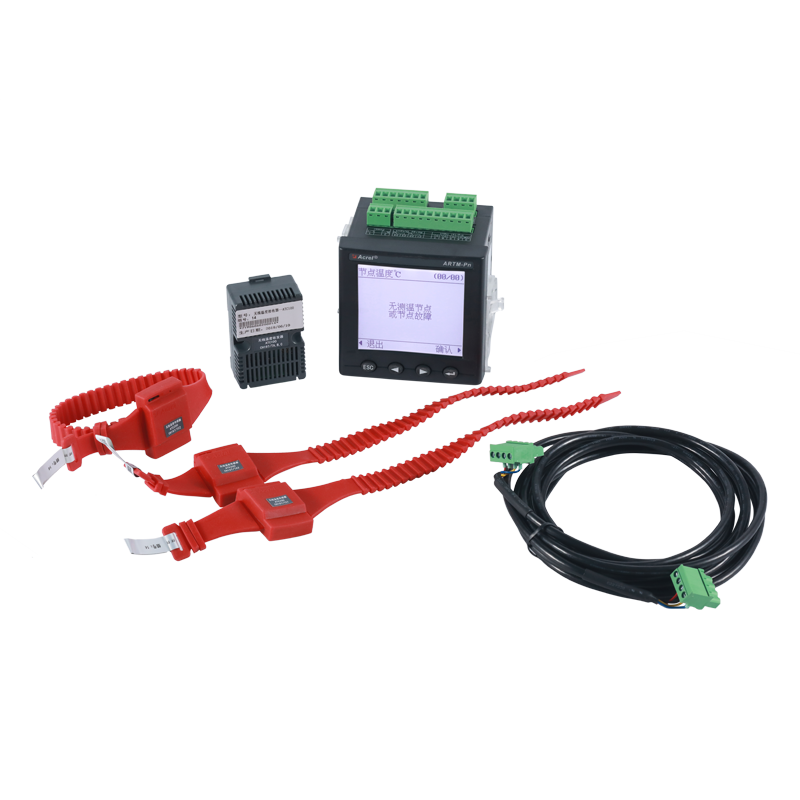

ARTM-Pn无线测温装置:ARTM-Pn无线测温装置可以单独安装在高压柜、低压抽屉柜内，每台装置可以接收60个传感器的数据，传感器型号可选配ATE100、ATE200、ATE300。装置带有一路485接口，可将采集到的温度数据上传到监控中心。

无线测温集中采集触摸屏:无线测温触摸屏可以嵌入式安装在高压柜、低压抽屉柜内，每台装置可以接收240个传感器的数据，可与ATE100、ATE200、ATE300三种传感器选配使用。装置带有一路485接口、可选配一路以太网口，可将采集到的温度数据上传到监控中心。

应用范围：

适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测。

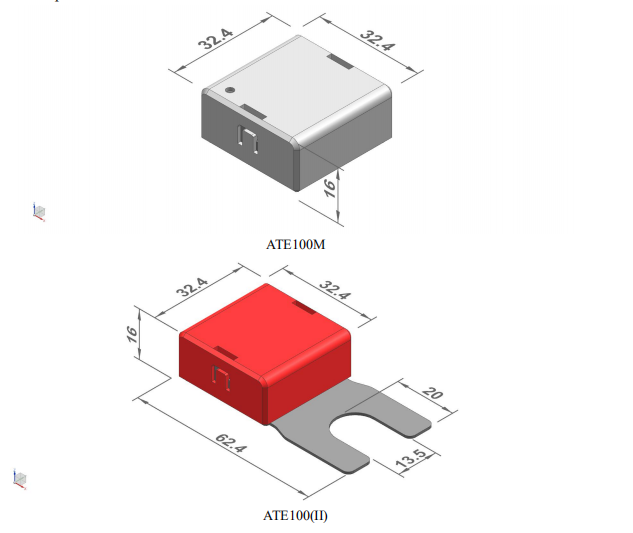

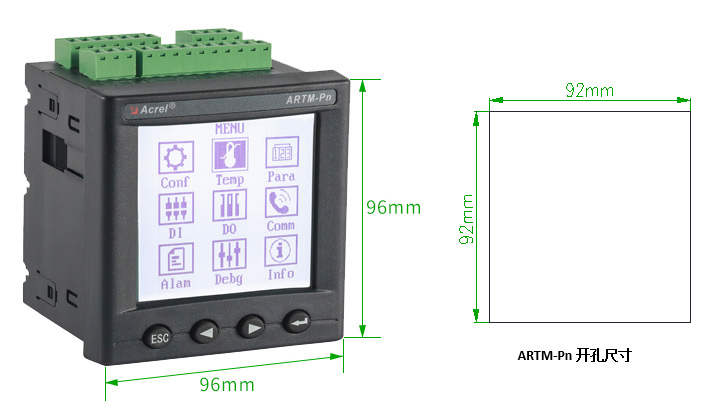

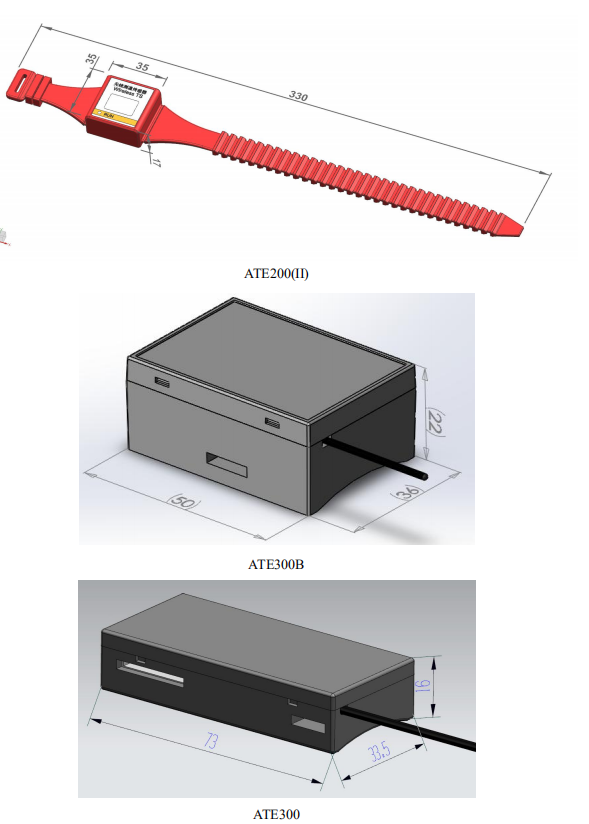

外形尺寸

安装示意

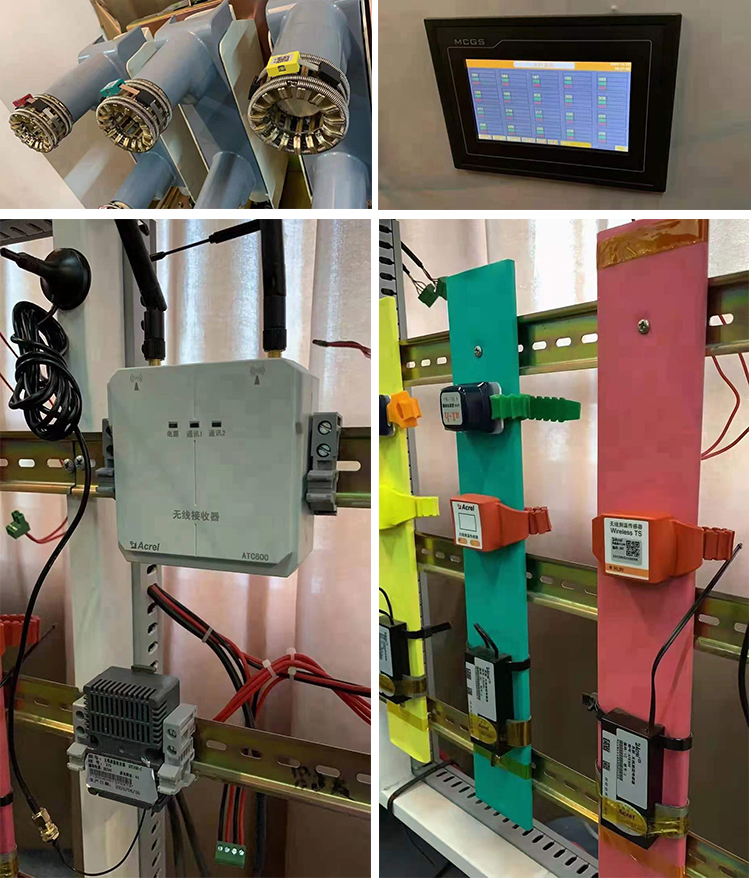

现场安装图

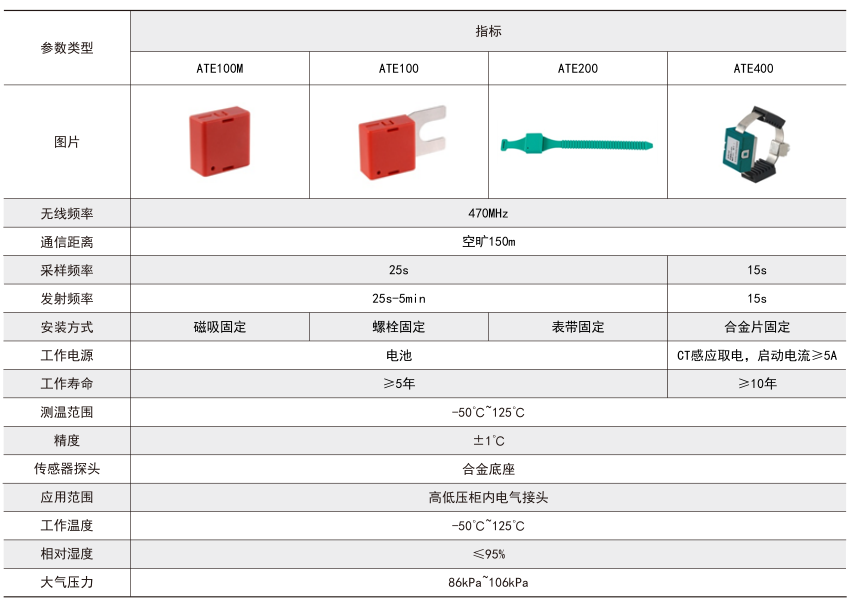

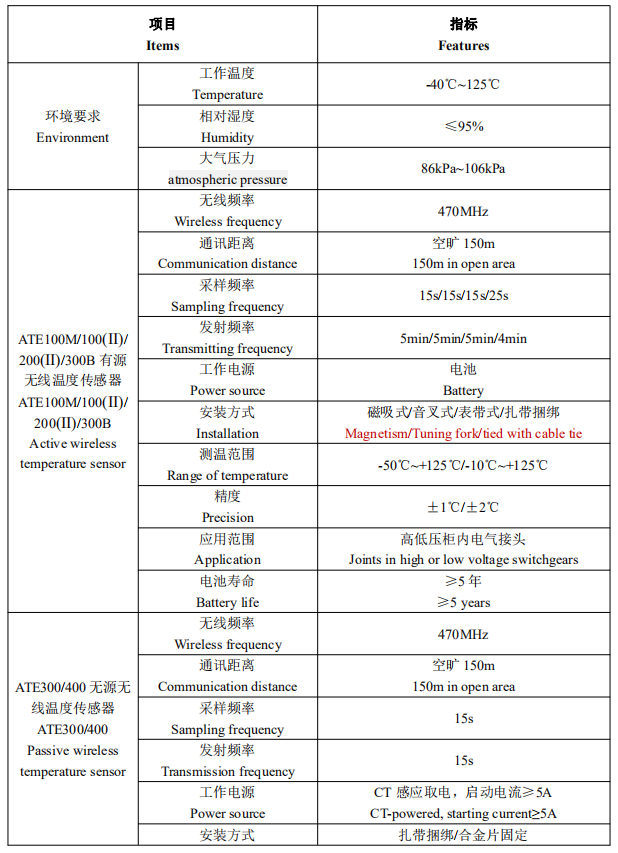

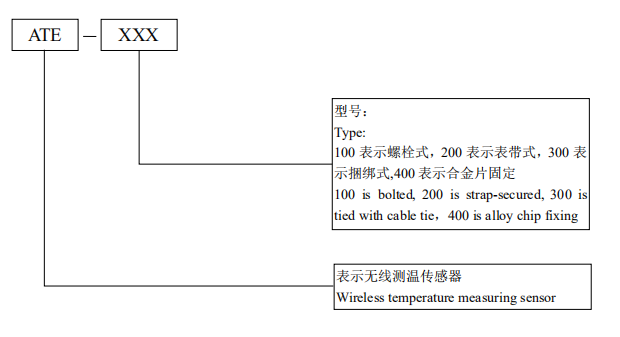

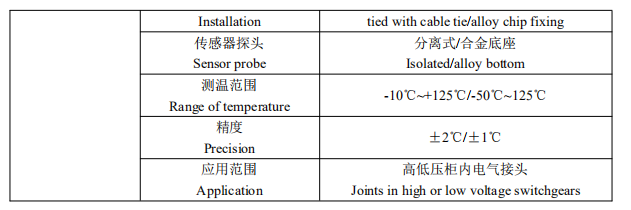

测温传感器

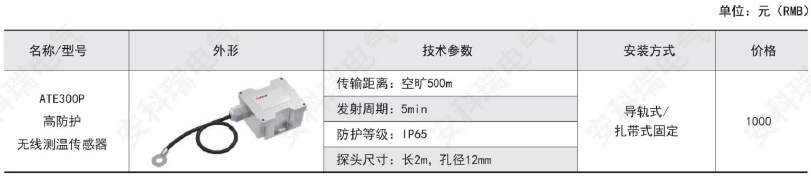

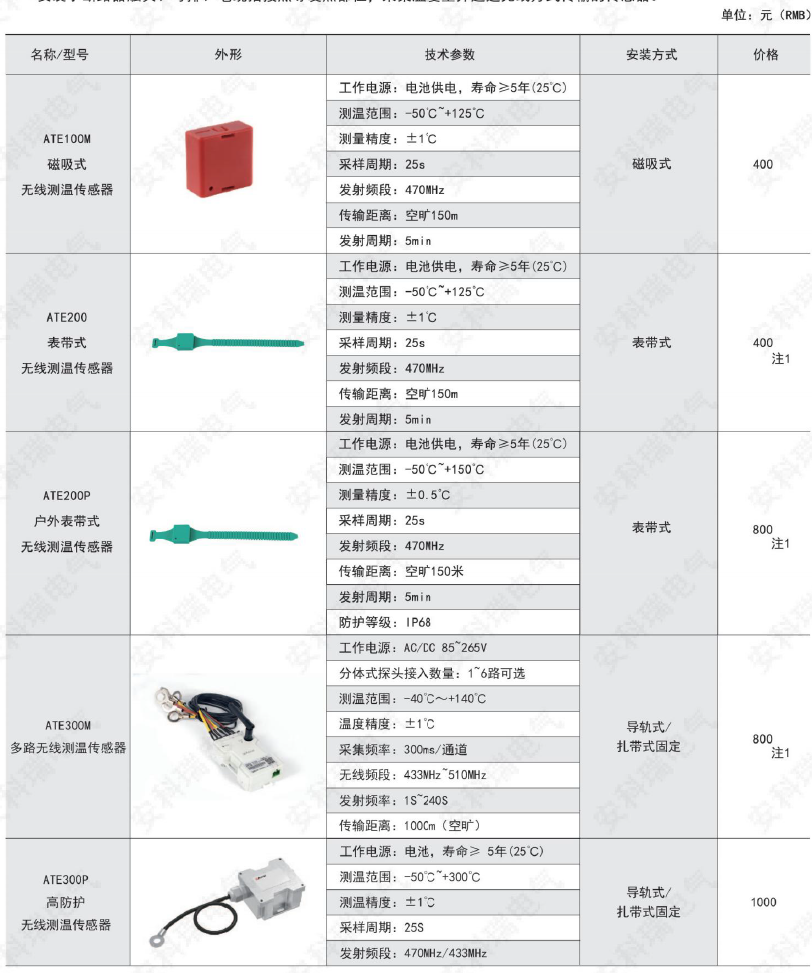

a.电池供电型无线温度传感器

安装于断路器触头、母排、电缆搭接点等发热部位，采集温度量并通过无线方式传输的传感器。

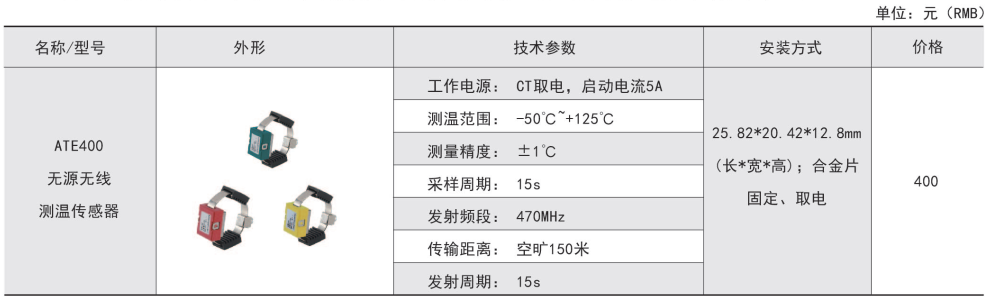

b. CT感应取电无线温度传感器

安装于断路器触头、母排、电缆搭接点等大电流处，采集温度量并通过无线方式传输的传感器。

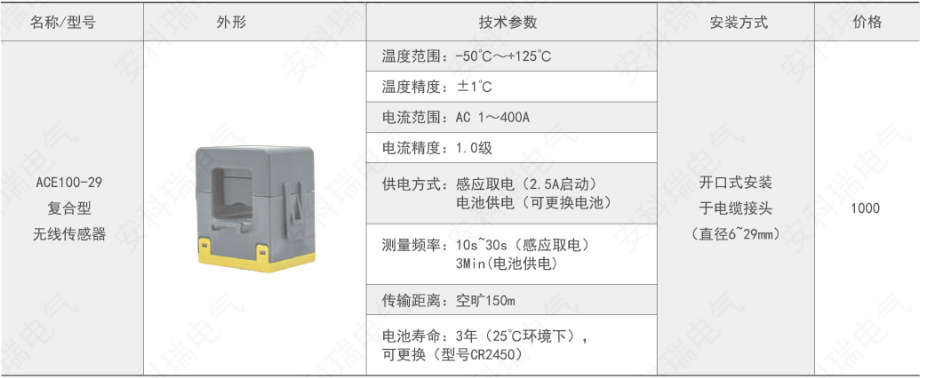

c. 复合型无线传感器ACE100

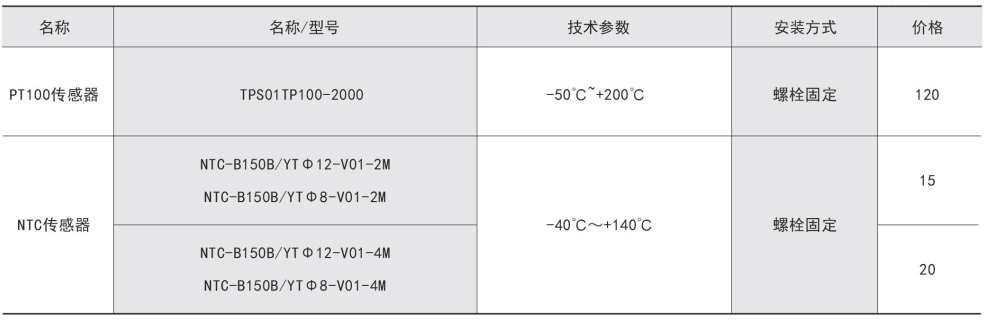

d. PT100/NTC

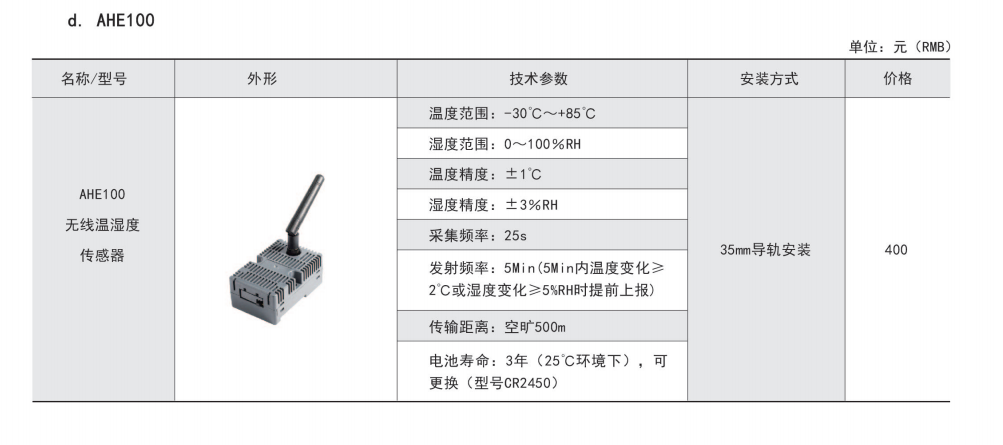

e. AHE100

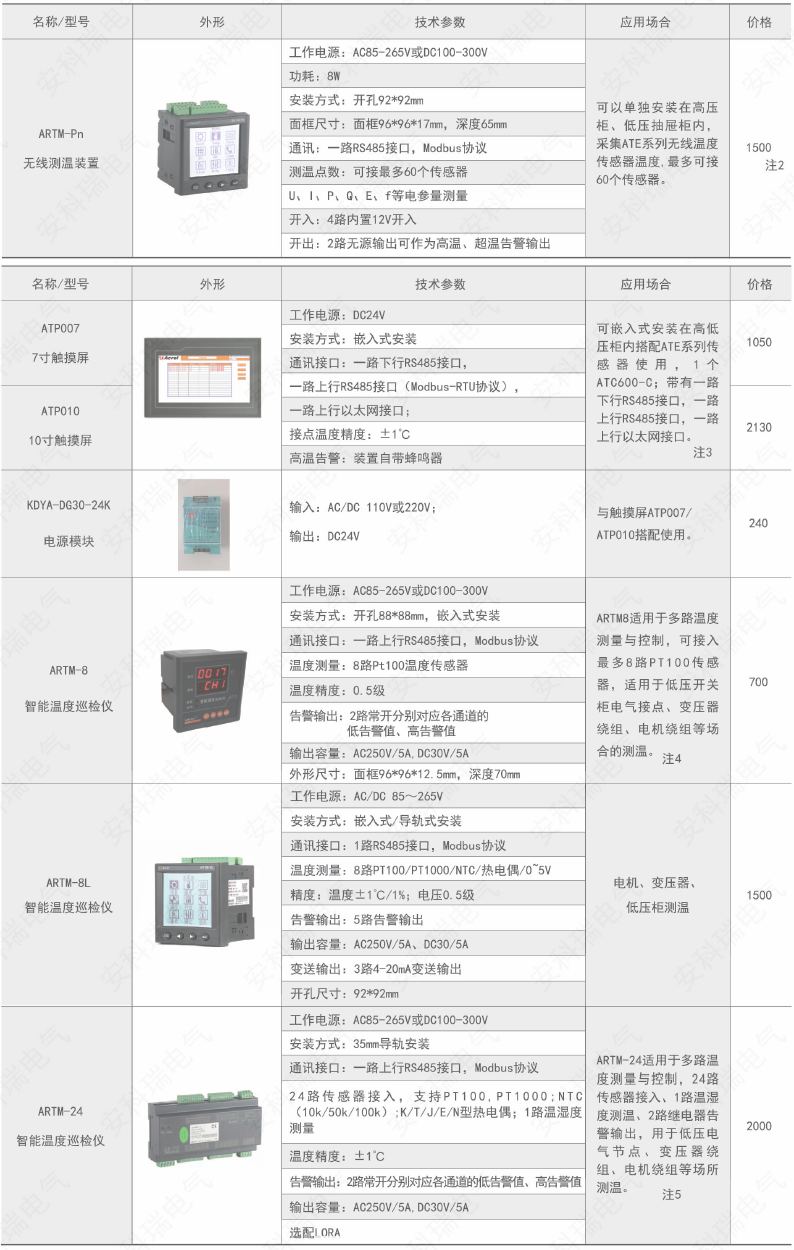

采集/显示终端

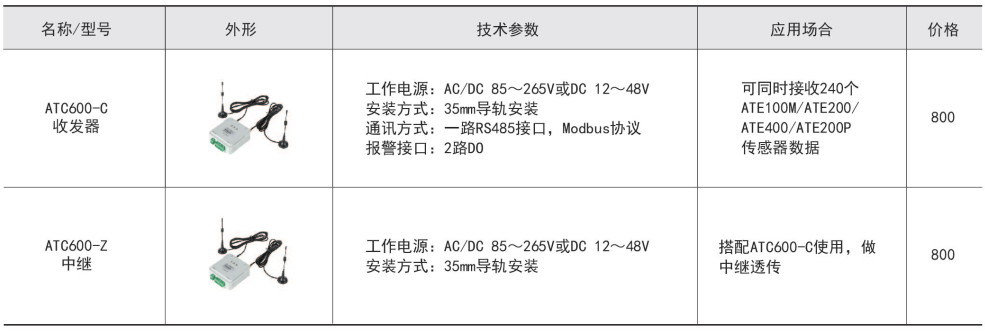

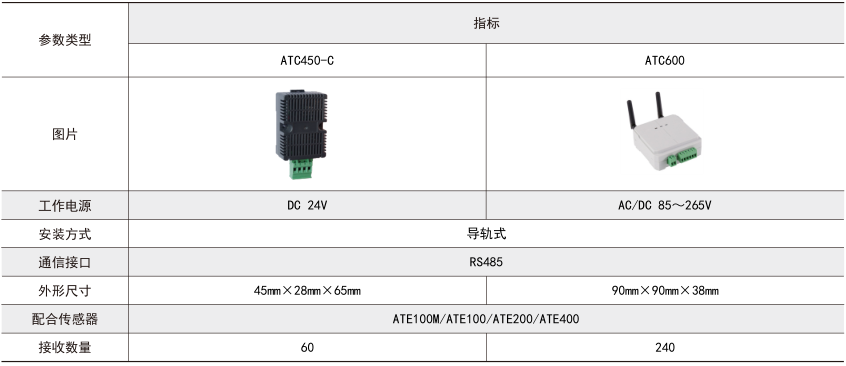

a.接收单元

b.显示单元

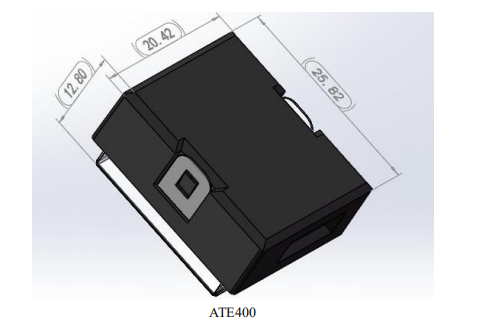

注: 1、ATE200表带延长线300mm，5元/根，型号为BD-6。ATE400合 金片标配570mm，2根，若安装位置周长超过270mm时需要增订合金片，10/根， 型号为ATE400-1J85-1。

2、ARTM-Pn上收发器连接线标配4米，多出部分按4元/米,选配“-E”电参量测试功能，面价加500元/台。

3、ATP007/ATP010触摸屏 下单时备注“无线测温产品”。

4、ARTM8配合使用的PT100传感器建议客户自购。

5、ARTM-24面价为2000，若选配PT100或NTC单独下单;若选配1路温湿度，则单独下单温湿度传感器WH-3和温湿度传感器连接线ARTM-INC0703K-4M (标配4m)，面价分别是120元和80元。

6、选配LoRA面价200元。

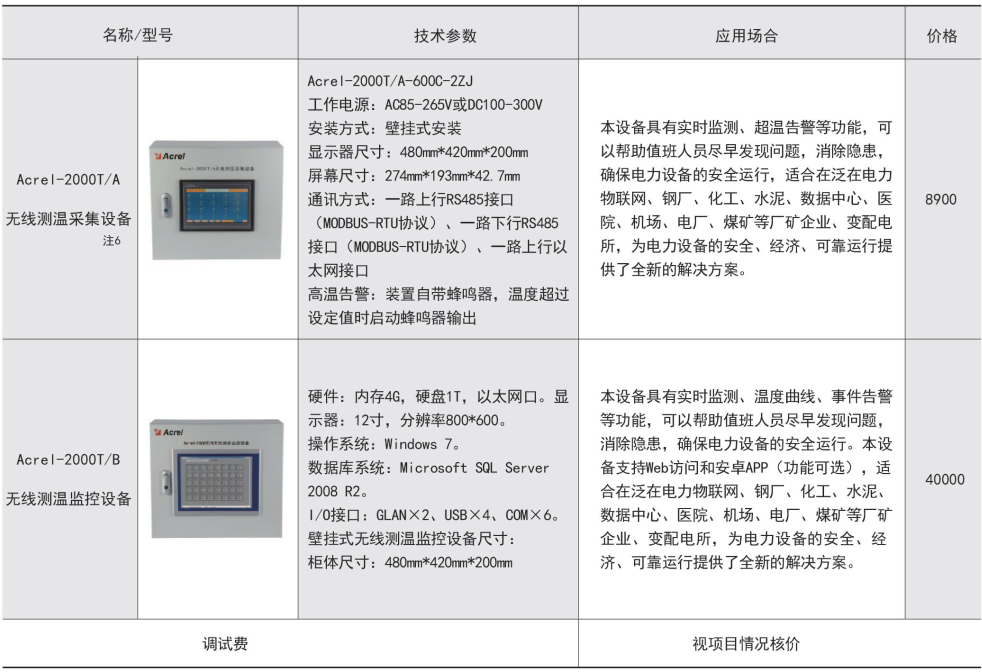

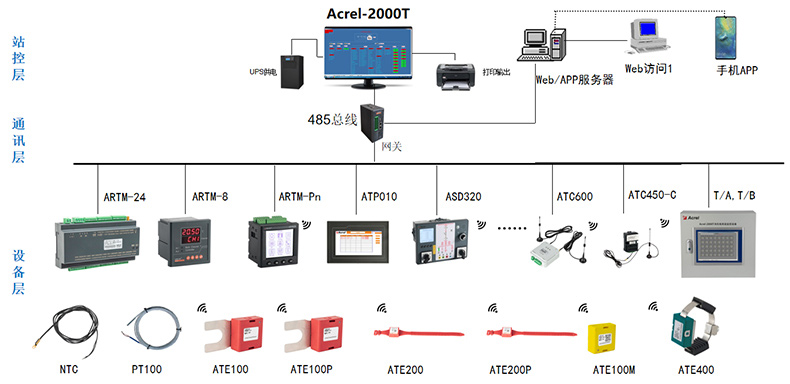

无线测量设备

注6: Acrel-2000T/A下单型号为Acrel-2000T/A-600C-2ZJ，标配一个ATC600-C。
