实例丨苏州三星学校地块建筑能耗监测系统的应用

随着节能工作的深入，能源利用的科学管理手段日益多样化。安科瑞能源管理系统可以实时监控办公建筑各种能源的详细使用，发现办公建筑的能源消耗弱点，促进建筑管理水平的提高和运营成本的降低，为节能降耗提供直观、科学的依据。苏州三星学校地块建筑能耗监测系统通过能源收集和管理降低能耗，提高利润。

系统架构：

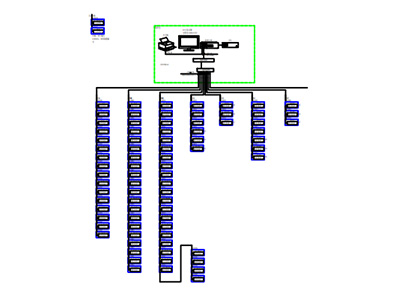

根据公共建设现场的实际情况，安科瑞Acrel-5000建筑能耗监测系统的整体网络结构采用屏蔽双绞线直接到后台能耗网关，然后TCP/IP网络将数据上传到监控主机。如下图所示：

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。仪器分布在配电室和地板配电室。所有仪器通过485屏蔽双绞线铺设到监控中心，通过能耗网关到系统主机，完成仪器数据的收集和管理。

前景展望：

根据办公楼能耗运行效果分析，建立典型的能耗分析模型，统一分析。

建立建筑能耗计量体系:对公共建筑的用电结构进行监控，对进出线电路进行正确统计，满足电能守恒原理，即进线电能为出线电能总和(误差率在3%左右)。

采集数据存储并形成可视化图表：系统收集数据并存储在数据库中，系统可以满足报告查询和导出，系统可以通过柱图显示能耗趋势，给客户更好的体验。

诊断高能耗点:管理者可以通过系统采集数据，积极分析每个回路的同比和环比，通过一阶段分析找出高能耗点。

通过能耗分析改进管理运行模式：对于高能耗点，有针对性地改进管理运行，如通知各组下班后关灯、关机，同时纳入绩效考核；在工作过程中，电力负荷较大的电路可以错峰，同时减少过大的负荷；能耗数据可以降低公司的运营成本，提高利润。

苏州三星学校地块建筑能耗监测系统是在能源问题日益紧张、能源价格上涨的背景下，针对学校办公楼的能耗问题而设计的。能耗管理系统建设后，不仅可以减轻工作人员的工作负担，提供工作效率，而且可以更有效地帮助管理者根据能耗情况做出正确的分析，对未来的发展做出正确的决策，对促进和推动节能工作，实现节能减排目标具有重要意义。
